Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздуха.

Аппараты воздушного охлаждения

Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздуха изготавливается в соответствии с ГОСТ Р 51364-99.
Аппараты воздушного охлаждения горизонтального типа с рециркуляцией для компрессорных станций предназначены для охлаждения газа после 1 и 2 ступени компрессора и масла в системе смазки компрессоров, установки мощностью 6000 кВт для газлифтной эксплуатации нефтяных скважин.
Аппарат состоит из двух горизонтально расположенных секций, собранных из накатных оребренных биметаллических труб. В секциях под оребренными трубами предусмотрены змеевики подогрева воздуха. Секции установлены на несущей металлоконструкции. Вентиляторы, один из которых включает механизм изменения угла наклона лопастей с пневмоприводом, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
Для предотвращения переохлаждения продукта в зимний период работы предусмотрена система рециркуляции нагретого воздуха. Для этой цели в аппарате имеются боковые жалюзи, расположенные на торцевых стенках аппарата, промежуточные жалюзи в боковом коробе и верхние жалюзи, расположенные над секциями. Жалюзи снабжены пневмоприводами. Аппарат укомплектован коллекторами подвода и отвода газа.

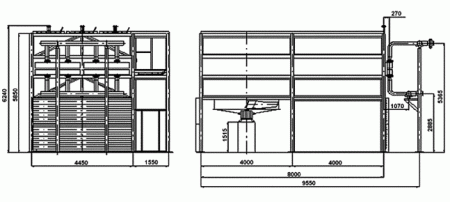

Внешний вид и габаритные размеры блока АВО газа с рециркуляцией охлаждающего воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		АВГР-Г1-С	АВГР-Г2-С	АВГР-МС
Площадь поверхности теплообмена	м²	2435	1624	1870
Давление рабочее	МПа	3,65	11,6	1,0
Температура продукта на входе	°С	232	200	130
Температура продукта на выходе	°С	40	40	70
Количество аппаратов в установке	шт.	3	3	3
Количество секций в аппарате	шт.	2	2	2
Диаметр колеса вентилятора	м	2,8	2,8	2,8
Количество колес вентиляторов в аппарате	шт.	2	2	2
Частота вращения колеса вентилятора	об/мин	426	426	426
Мощность электродвигателя	кВт	30	30	22
Коэффициент оребрения труб (условный)		20	20	9
Число рядов труб в секции		6	4	4
Число ходов по трубам в секции		2	4	4
Длина труб в секции	м	8	8	8
Материальное исполнение секции		Б3	Б3	Б1
Тип трубных секций		камерный

Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
Информация для заказа.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели — преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
